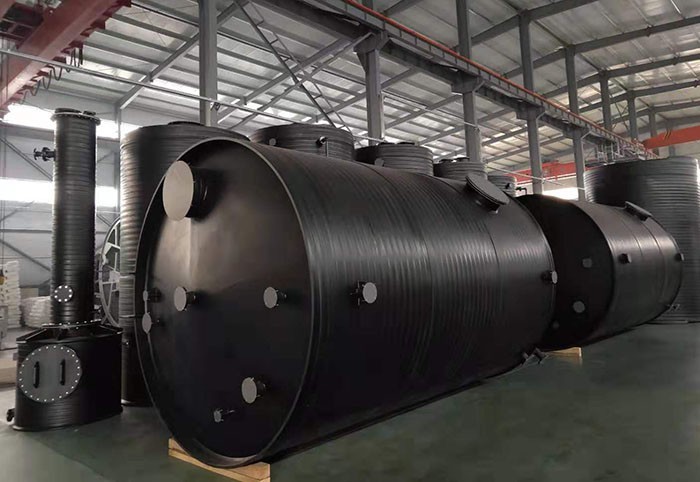

在化工、環保、水處理等領域，HDPE（高密度聚乙烯）儲罐憑借耐腐蝕、抗沖擊、壽命長等特性，成為液體存儲的核心設備。然而，儲罐厚度的合理性直接影響其安全性、經濟性與使用壽命。本文將從設計依據、行業規范、工藝適配性、維護管理四大維度，解析HDPE儲罐厚度標準的核心邏輯。
一、設計依據
HDPE儲罐的厚度設計需遵循“強度-剛度-穩定性”三重原則。
-首先，依據流體力學計算罐體在盛裝液體時產生的靜壓力（P=ρgh，ρ為液體密度，g為重力加速度，h為液位高度），確保罐壁厚度能承受大的工作壓力。例如，盛裝密度為1.2g/cm3的液體、液位高度為5米時，罐壁底部需承受約60kPa的靜壓力。
-其次，結合材料力學中的薄壁容器理論，通過公式t=PD/(2σφ-P)（t為罐壁厚度，P為設計壓力，D為罐體直徑，σ為材料許用應力，φ為焊縫系數）計算理論厚度，并預留1.5-2倍的安全系數，以應對特殊工況（如溫度驟變、外部沖擊）。
-此外，HDPE材料的蠕變特性（長期受力下緩慢變形）需納入設計考量。研究表明，HDPE在20℃、5MPa應力下，10年蠕變變形量可達初始厚度的10%，因此設計厚度需額外增加蠕變補償量，通常為理論厚度的5%-10%。
二、行業規范
全球范圍內，HDPE儲罐厚度標準呈現“區域化”特征。
-在中國，GB/T 19001-2016《質量管理體系要求》與HG/T 20696-1999《玻璃鋼化工設備設計規定》（雖為玻璃鋼標準，但部分條款適用于HDPE儲罐）構成基礎規范，明確罐體小厚度需≥4mm，且罐頂、罐底與罐壁連接處需采用圓弧過渡，過渡區厚度不低于罐壁厚度的80%。
-歐美標準則更注重場景細分：美國ASME BPVC VIII-1標準要求，盛裝毒性或易燃液體的儲罐，罐壁厚度需比普通液體增加20%；歐盟EN 12573標準則規定，儲罐直徑超過3米時，罐壁厚度需按直徑每增加1米增厚0.5mm進行線性遞增。此外，國際海事組織（IMO）對海上運輸用HDPE儲罐提出更高要求，罐壁厚度需通過“跌落試驗”（從3米高度自由落體至混凝土地面）與“穿刺試驗”（用直徑50mm的鋼棒以1m/s速度穿刺）驗證，確保特殊工況下的結構完整性。
三、工藝適配性
HDPE儲罐的厚度需與存儲介質的物理化學性質準確匹配。
-對于弱腐蝕性介質（如水、稀酸），4-6mm的罐壁厚度即可滿足需求；對于強腐蝕性介質（如濃硫酸、氫氧化鈉），需采用8-12mm的增厚設計，并內襯防腐涂層（如環氧樹脂）。若介質含固體顆?；蛞捉Y晶，罐壁厚度需進一步增加至12-15mm，以抵抗顆粒磨損與結晶壓力。
-溫度是另一關鍵變量。HDPE的耐溫范圍為-50℃至80℃，當存儲介質溫度超過60℃時，材料強度會下降15%-20%，此時需通過增厚罐壁（每升高10℃增厚1mm）或采用交聯改性HDPE（如XLPE）補償強度損失。例如，盛裝80℃熱水的儲罐，若原設計厚度為8mm，則需增厚至10mm以確保安全。
四、維護管理
HDPE儲罐的厚度并非“一成不變”，長期使用后，受介質腐蝕、紫外線老化、機械損傷等因素影響，罐壁厚度會逐漸減薄。因此，需建立定期厚度檢測制度：采用超聲波測厚儀對罐體關鍵部位（如焊縫、底部、液位波動區）進行無損檢測，檢測頻率為每年1次（普通介質）或每半年1次（腐蝕性介質）。當罐壁厚度減薄至設計厚度的70%時，需立即停用并更換。
同時，結合數字孿生技術構建儲罐壽命預測模型，通過輸入介質性質、使用溫度、壓力波動等參數，模擬罐壁厚度的動態變化趨勢，提前1-2年預測儲罐報廢時間，避免非計劃停機與安全事故。
HDPE儲罐的厚度標準是安全性、經濟性與適用性的綜合體現。從設計階段的力學計算到行業規范的差異化要求，從工藝適配的動態平衡到維護管理的壽命預測，每一環節都需以科學為依據、以標準為準則。未來，隨著材料科學的進步（如納米增強HDPE）與智能監測技術的發展，HDPE儲罐的厚度設計將更準確、更有效，為化工、環保等行業的安全存儲提供更強保障。
備案號：
